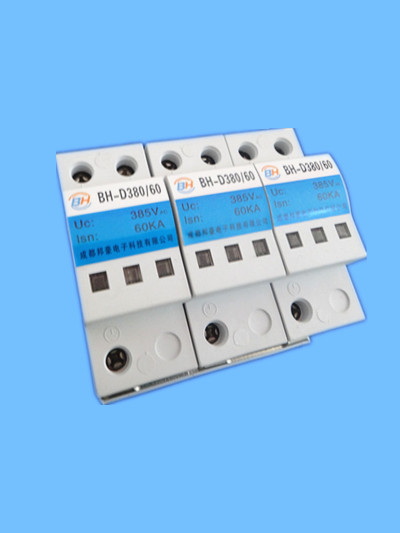

名称：三相电源防雷模块（大通流） |
|
| 型号：BH-D380/3/150 |
| ****：面议 |
|
产品用途:
本产品适用于TT电网制式或电网质量较差、电压波动较大的场合，广泛应用于移动通信基站、微波通信站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、开关箱等各种重要且易遭受雷击的设备。
主要特点:
1. 响应时间快：响应时间≤25纳秒；
2.自保护电路：内置过热断路装置，****避免火灾发生；
3.工作状态显示：设有劣化指示窗口，正常时为绿色，当指示窗口变为红色，表明该回路的防雷器已不能工作，需维修；
4.通流容量大：根据供电系统的****级、****级、第三级防雷需要，备有通流容量不同的电源防雷模块可供选择；
5.性能优越：核心元件采用国际****品牌，性能稳定****；
6.遥信告警装置：该装置是一个模块失效开关接口，同时具有常开和常闭接点；(可选配置)
7.限制电压低：残余电压低于标准要求的保护水平；
8.保护方式：根据TT电网的特点，模块的保护方式设计为L—N、N—PE ；
9.使用便捷：35mm标准导轨安装，模块式结构，安装简单，方便维护。
技术参数：
|
名称 |
编号 |
型号 |
规格 |
持续工作电压
（V） |
电网制式 |
通流
容量
In
（8/20）
KA |
通流容量In（10/350）KA |
前置断路器
(A) |
防护级别 |
保护水平（V） |
外观尺寸
（mm） |
|
三相电源防雷模块 |
125 |
BH-D |
380/3/150 |
385 |
TT |
150 |
37.5 |
160 |
****级 |
3200 |
144×66×90 |
|
126 |
BH- D |
380/3/100 |
100 |
25 |
125 |
2500 |
|
127 |
BH- D |
380/3/80 |
80 |
20 |
100 |
2200 |
|
128 |
BH- D |
380/3/60 |
60 |
/ |
63 |
****级 |
2000 |
|
112 |
BH- D |
380/3/40 |
40 |
/ |
40 |
1800 |
72×66×90 |
|
113 |
BH- D |
380/3/20 |
20 |
/ |
32 |
第三级 |
1500 |
